Fuente Laboratorio Casera

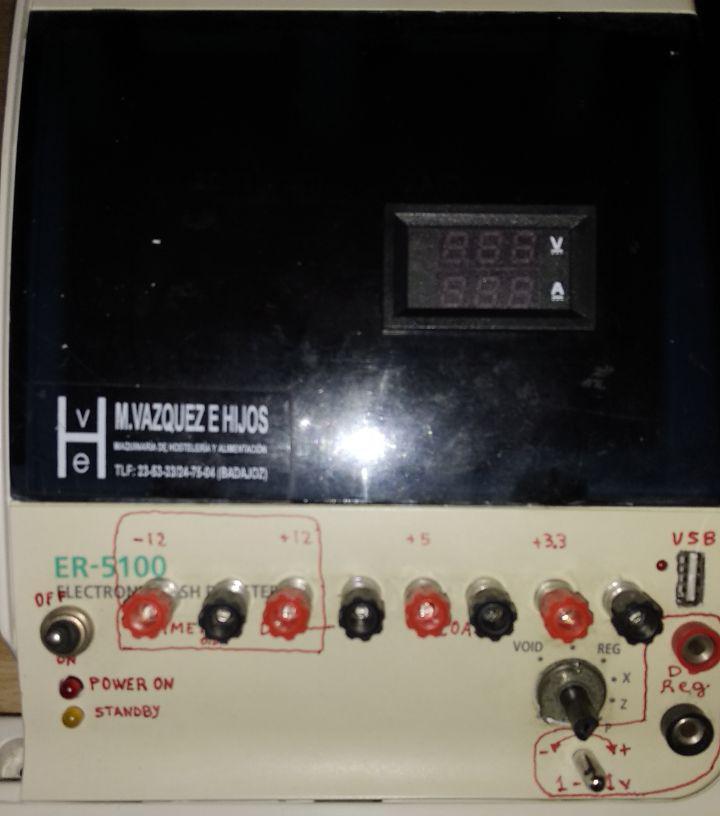

Aprovechando una vieja fuente de PC y la carcasa de una obsoleta caja registradora monté una fuente tipo 'Laboratorio casero' que para mis entretenimientos electrónicos me vino de maravilla.

Organizando componentes

Para el tablero de conexiones utilicé un adaptador especial que ya viene prefabricado (MADE IN CHINA), es muy cómo de trabajar y por su precio (unos 4 €) diría que sale más económico que si te planteas cablear una a una las salidas hacia conectores tipo banana, y sinó sale más barato seguro que más cómodo y rápido si.

Aproveché e incluí algunos componentes extra para completar la fuente, como por ejemplo una salida regulable en tensión (de 1v a 21,5v aprox.) a través de un módulo (también MADE IN CHINA) tipo 'step-down', de los que les entregas una tensión y obtienes otra menor regulable. También una salida USB de 5v con un retal de un cargador de móvil estropeado ¡El caso es reciclar!.
Y por supuesto también un medidor con display.

Características:

• Fuente tipo conmutada
• Protección frente a cortocircuitos y sobretensiones
• Tensiones fijas (-12v, 12v, 5v, 3.3v) y variable (1.1v a 21.3v)
• Voltímetro + Amperímetro para la tensión variable
• Cajonera porta-componentes
• Utilización de materiales reciclados
• Económica, menos de 10€ si se tiene la fuente de PC

Interior

DETALLE: Las resistencias de potencia que se observan las incluí por motivos propios de mi diseño y forzado por las características curiosas del voltímetro-amperímetro que incluí; tenía que separar ambas tierras, las de la fuente de alimentación y las del medidor.
Lo conseguí con una separación resistiva entre ambas, de no ser así habría quemado el medidor (¡CREEDME, LO SÉ POR EXPERIENCIAS ANTERIORES!).

Esquemas

Finalización:

Aunque este proyecto lo comencé como mero entretenimiento sin forzarme demasiado en el plano estético (sí, ya sé que la rotulación es penosa, pero recuerden que el título contiene el adjetivo 'CASERO') la verdad es que prácticamente le estoy dando bastante uso.
Y Helo aquí, el trabajo finalmente terminado con un vídeo demostrativo:

Credits

Gracias a todos por visitar el artículo. Espero que pueda servirle a alguien como idea para fabricar su propia fuente de laboratorio

Diseños y esquemas realizados con CadeSimu, MultiSim y otros. Web generada con Proyect-Creator (PHP) - by GuerraTron-20bis
